Informações Técnicas do Produto

Características Especificações
Marca Argedo
Modelo Número 6 Axis USB
Aplicação Controlling Stepper Motor

1. de Controle Manual para Controle do Motor Deslizante Sm706 @ cf - Marca : Argedo

lpt mach3 breakout board kit com caixa

Cnc 6 eixos usb lpt mach3 breakout board kit com caixa de controle manual para controlar o motor deslizante

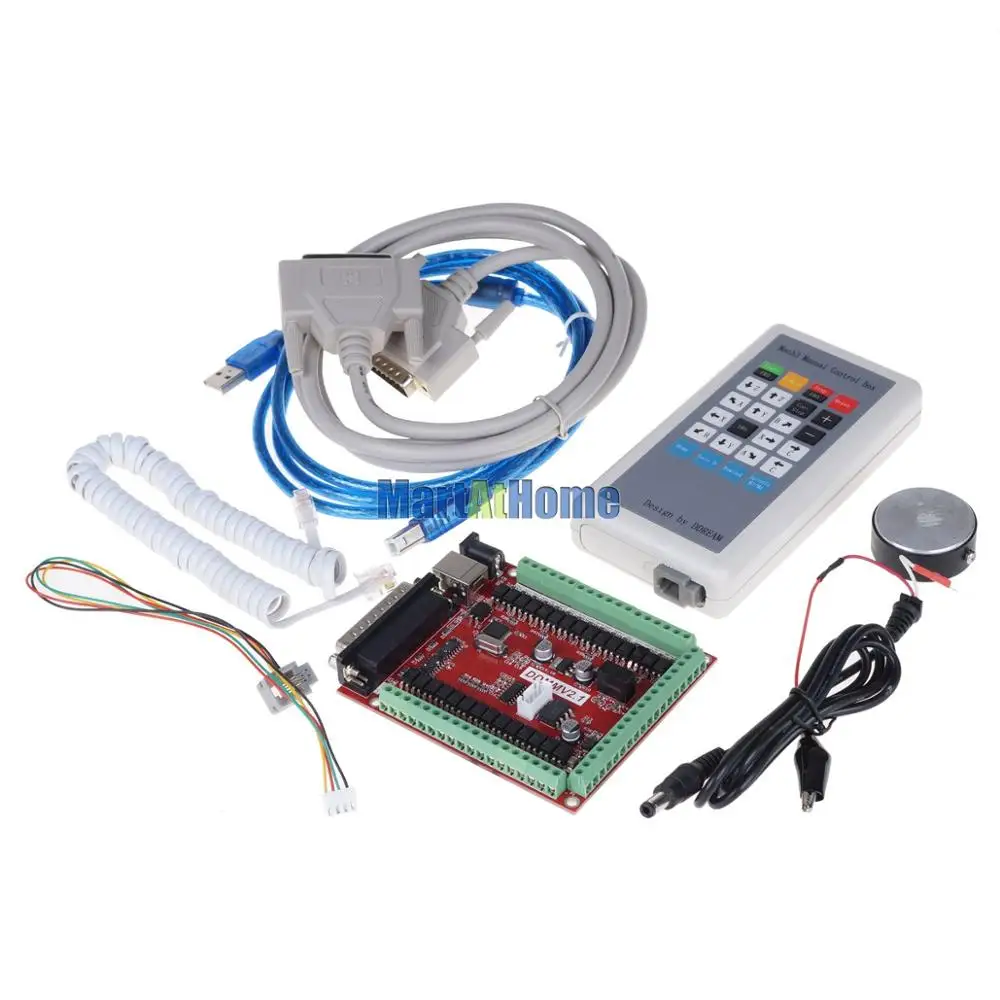

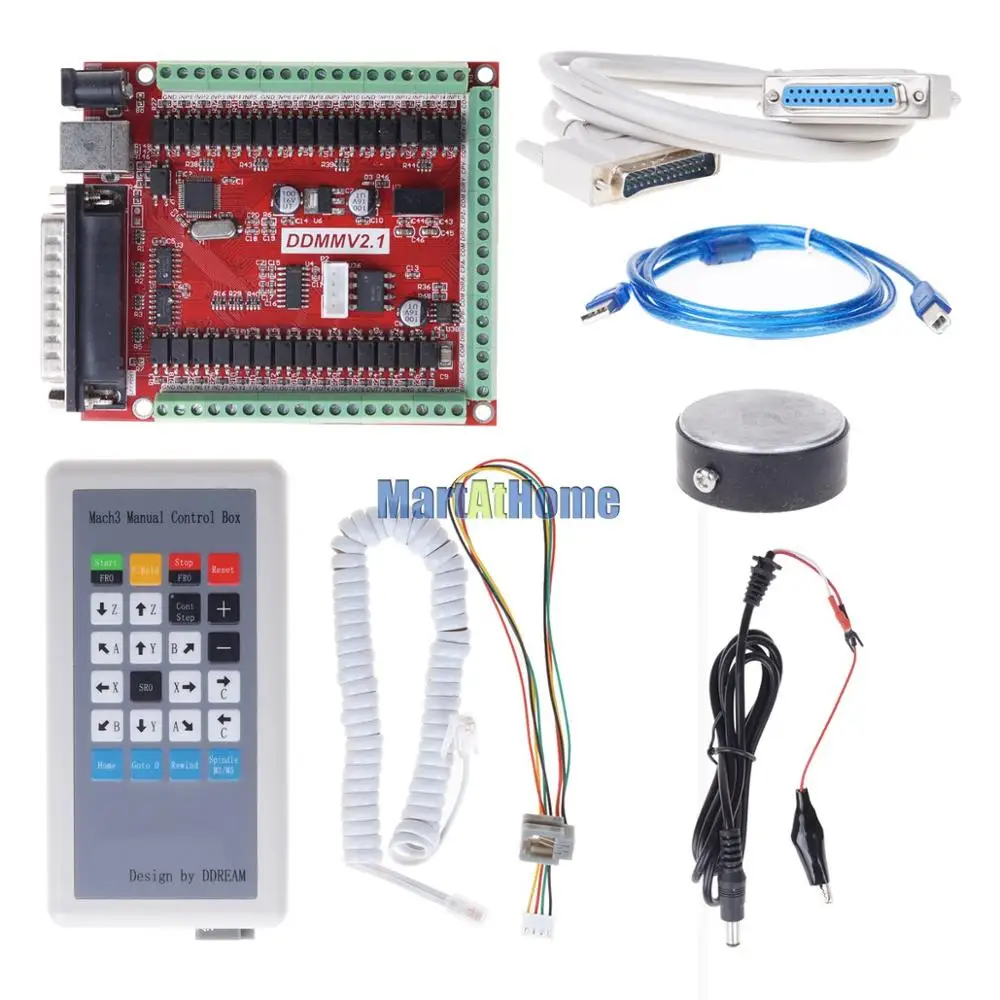

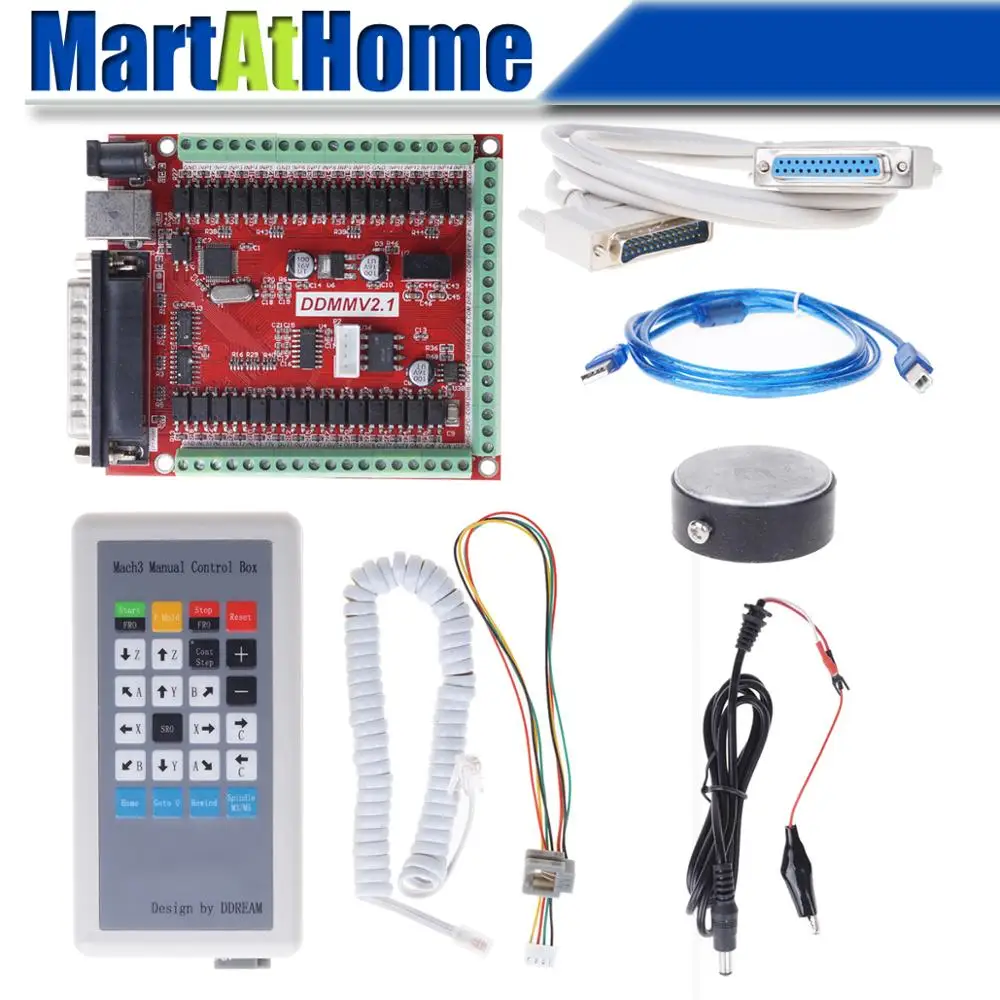

Conteúdo do pacote:

1x6 eixos usb lpt mach3 breakout board

1 x caixa de controle manual

1 x ferramenta de ajuste cnc

1 x cabo db25

1 x cabo usb

Descrição:

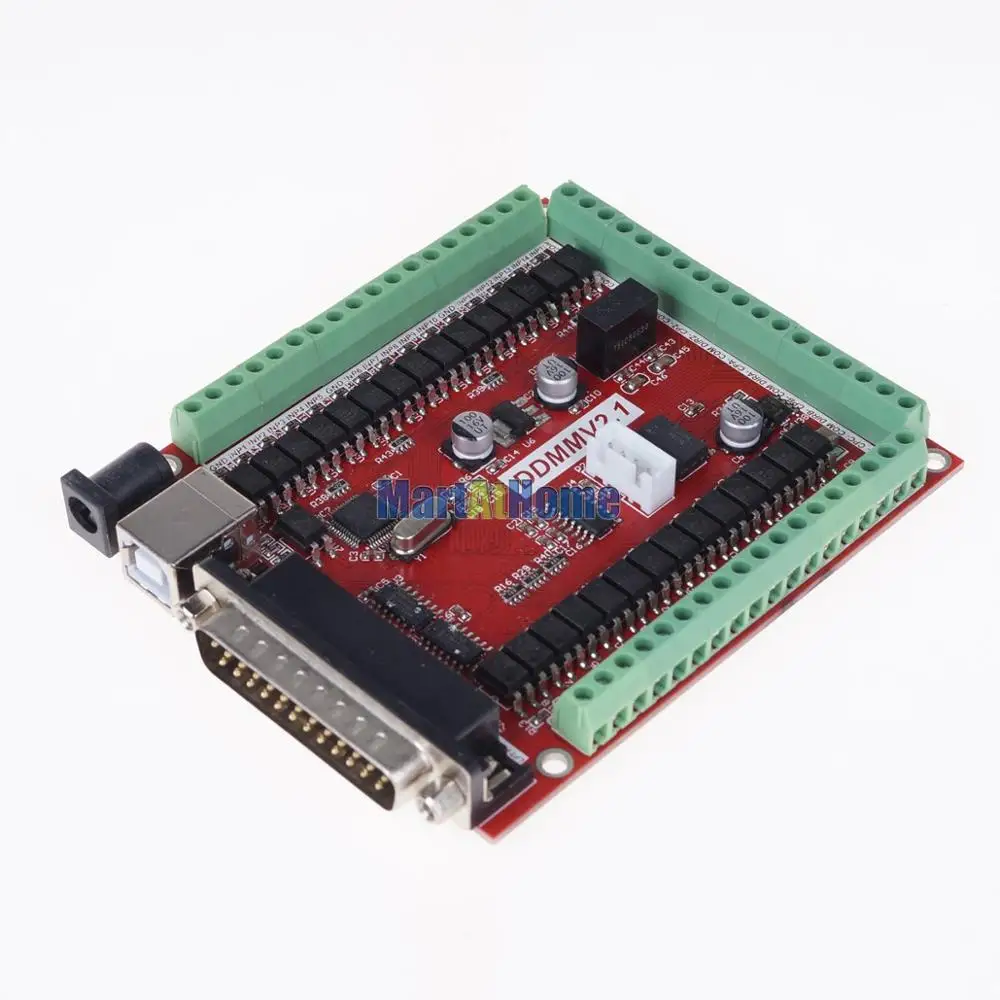

Ddmmv2.1 é um sistema baseado mach3 do cnc que nome é curto para a versão 2.1 do cartão mach3 da entrada múltipla do sonho de digitas. Este cartão é projetado por nosso estúdio você não precisa adicionar outro ferragem, e você pode completar a conversão de sinal do g-código para o movimento do controle de acionamento do motor deslizante. Você deve usar porta paralela e porta usb ao mesmo tempo. Este cartão é compatível com a maioria de unidades de passo e unidades servo. E é arma perfeita para substituir a placa de interface paralela mach3.

Requisitos do computador:

Configuração básica:

  1. Cpu: 1 ghz
  2. Memória: 512 mb
  3. 500 mb de espaço em disco disponível
  4. Porta usb 2.0 5) lpt

Configuração recomendada:

  1. Processador central:Núcleo duplo de 2 ghz
  2. Memória: memória:2 gb 2 gb
  3. 1g espaço disponível em disco
  4. Usb 2.0:
  5. L pt porto

Aparência e tamanho do produto:

2. Argedo Frete Grátis Cnc 6 Eixos Usb - Aplicação : Controlling Stepper Motor

Controlador CNC

3. China Control Cnc Suppliers - Modelo Número : 6 Axis Usb

High Quality mach3 usb kit
  1. Interface de comunicação usb e fonte de alimentação para a placa
  2. Porta lpt para sinal de motorista de passo.
  3. 8 saídas io, opto-isoladas
  4. Sinal das saídas do eixo;
  5. Porta da caixa de controle da mão;
  6. Saída do sinal do motorista deslizante de 6 eixos
  7. 15 entrada io, opto-isolado, pode ser configurado para limitar a parada de emergência e outras funções.
  8. Use a microplaqueta stm32 como um mestre

Parâmetros elétricos:

A. tensão de funcionamento da interface de entrada:12 v;

B. tensão de funcionamento da interface de saída:12 v;

C. tensão de saída do sinal de controle do motor deslizante:5 v;

Nota: o marcado como usb usb usb é interface de entrada de energia e comunicação, você deve conectado corretamente.

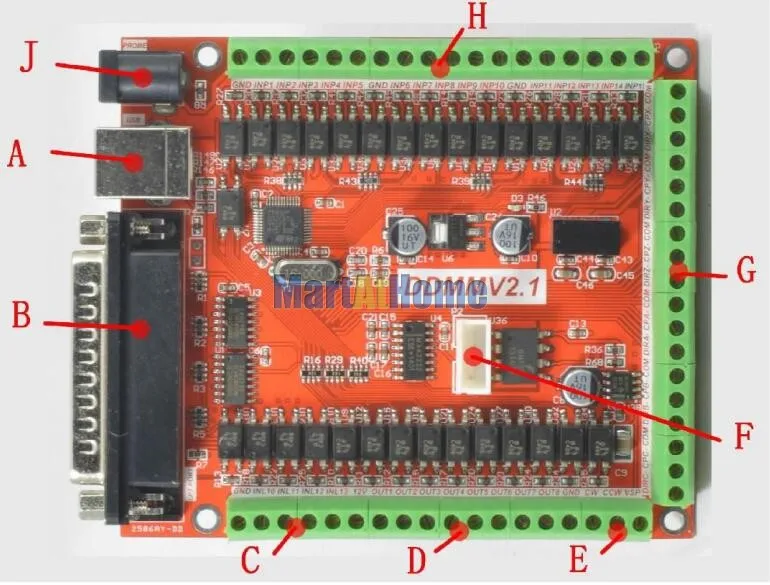

Funções e definir de cada módulo:

4. Cheap Lpt Mach3 - Marca : Argedo

control cnc

A) porta usb. Esta interface é conectada ao computador através de uma linha usb. Você pode usar o software mach3 para controlar esta placa, note que você deve usar um cabo usb2.0 com blindagem e núcleo de ferrite, e comprimento do cabo não deve ser superior a 2 metros. Esta porta usb não só fornece energia para a placa, mas também gerencia saída e porta de entrada, interface de caixa de controle de mão e porta de controle do eixo.

B) porto de lpt. A porta lpt deve ser conectada à porta paralela do pc. a porta lpt gerencia somente o motorista do motor deslizante de 6 eixos.

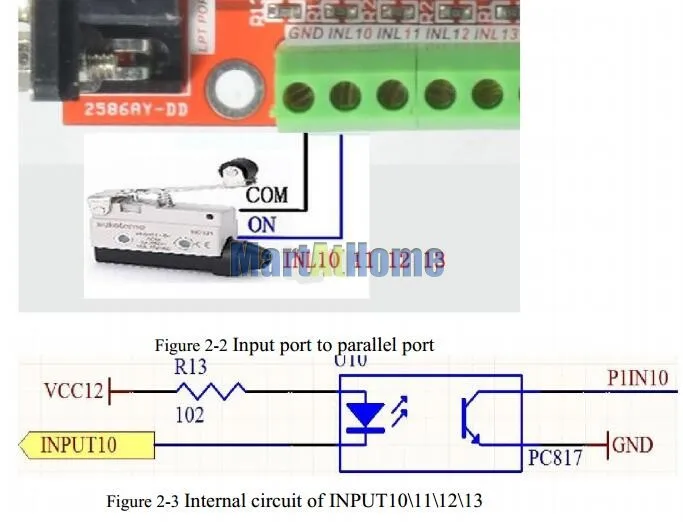

C) porta de entrada para porta paralela.Há input10 \ 11 \ 12 \ 13 de porta paralela. Métodos de fiação ver como Figure2-2, você pode ligar um micro interruptor para gnd e inlx (x pode ser 10 11 12 13). Circuitos internos de input10 \ 11 \ 12 \ 13 ver como Figure2-3.

5. Mach3 Usb Kit - Aplicação : Controlling Stepper Motor

de controle manual para controle do motor deslizante # sm706 @ cf

D) 8 interface de saída io geral, Tenha uma capacidade de acionamento atual dentro de 5ma, definida como 12 v o1, o2, o3, o4, o5,. O6, o7, o8, gnd da esquerda para a direita. Veja como figure2-4. Circuito interno de...

6. Lpt Mach3 Breakout Board Kit com Caixa - Modelo Número : 6 Axis Usb

Argedo frete grátis cnc 6 eixos usb

E) porto de saída de controle do eixo,Veja como figura 2-5. É definido como gnd, cw (saída de controle no sentido horário), ccw (saída de controle no sentido anti-horário) e vsp (saída 0-10 v ao conversor de freqüência)

7. Controlador Cnc - Marca : Argedo

China control cnc Suppliers

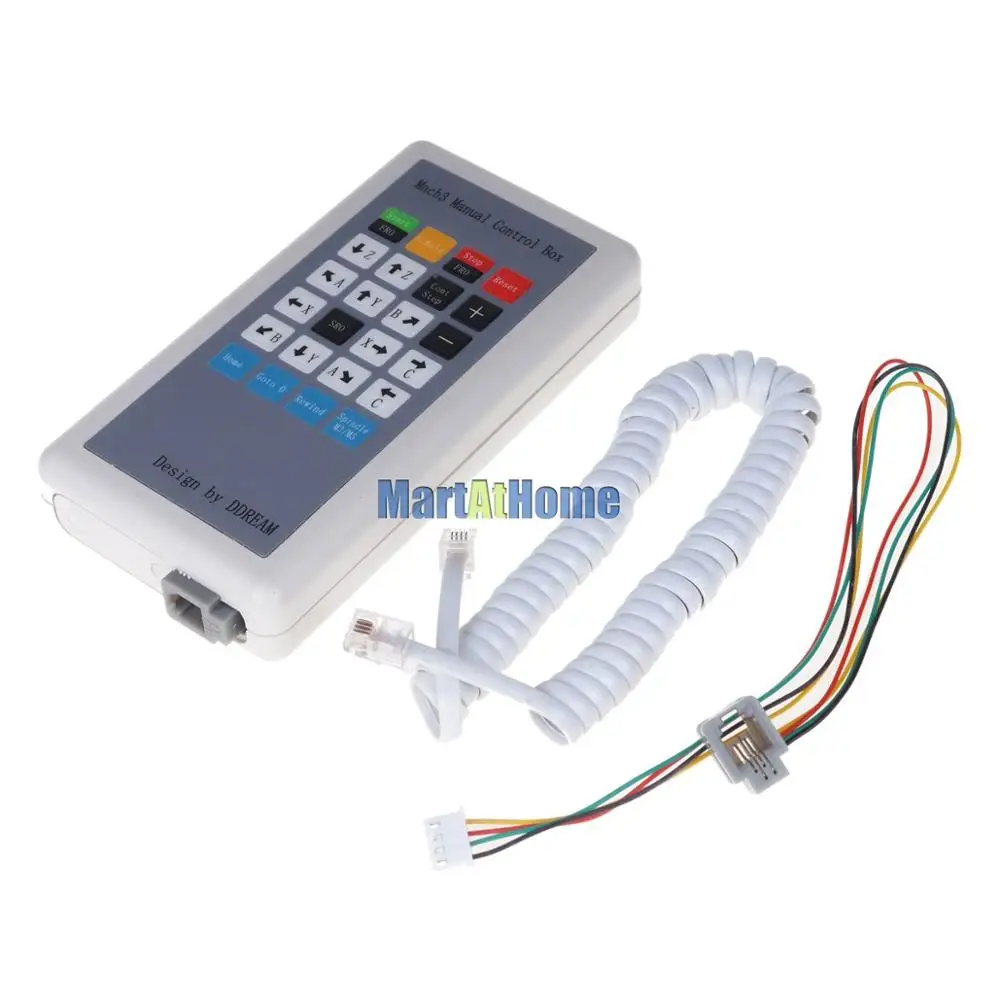

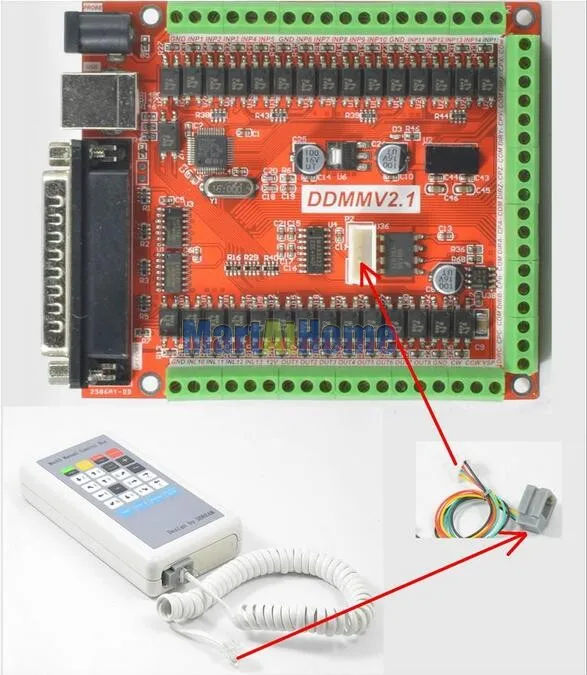

F) porta da caixa de controle da mão, porta rs232, Métodos de fiação vê como figura 2-6. A função da caixa de controle da mão vê como seção seguinte.

8. High Quality Mach3 Usb Kit - Aplicação : Controlling Stepper Motor

Cheap lpt mach3

G) saída de sinal de controle de motor deslizante de 6 eixos, Definido como dir-\ cp-\ com. Eles são direção negativa, pulso negativo e positivo comum. Estas portas são conexão positiva comum. Esta placa não suporta a conexão negativa comum. Método de fiação refira a figura 2-6.este cartão não tem sinal en, a maioria das unidades à venda não deve conectado ao sinal en. É definido como x \ y \ z \ a \ b canal de cima para baixo, métodos de fio ver como figura 2-6. Com se conecta a sp + e dir + do driver; cp-se conecta ao sp-do driver; dir-se conecta ao dir-do driver.

9. Control Cnc - Modelo Número : 6 Axis Usb

mach3 usb kit

H) porta de entrada geral a partir de usb, IN1-15,Ver como figura 2-8, é definido como gnd, inp01, inp02, inp03, inp04, inp05, gnd, inp06, inp07, inp08, inp09, inp10. Gnd. não. Inp11, inp12, inp13, inp14 e inp15 da esquerda para a direita, a interface usa opto-isolado, usando entrada negativa comum, gnd é usado como a porta comum. Estas portas de entrada são gerenciadas pela porta usb. Métodos de fiação ver como figura 2-8.

10. de Controle Manual para Controle do Motor Deslizante Sm706 @ cf - Marca : Argedo

lpt mach3 breakout board kit com caixa

J) porta de entrada da ponta de prova. Esta porta está conectada à sonda, é algo usado para a configuração da ferramenta. Método do fio veja como figura 2-9

12. China Control Cnc Suppliers - Modelo Número : 6 Axis Usb

High Quality mach3 usb kit

12. China Control Cnc Suppliers - Modelo Número : 6 Axis Usb

High Quality mach3 usb kit

13. Cheap Lpt Mach3 - Marca : Argedo

control cnc

14. Mach3 Usb Kit - Aplicação : Controlling Stepper Motor

de controle manual para controle do motor deslizante # sm706 @ cf

15. Lpt Mach3 Breakout Board Kit com Caixa - Modelo Número : 6 Axis Usb

Argedo frete grátis cnc 6 eixos usb

16. Controlador Cnc - Marca : Argedo

China control cnc Suppliers

17. High Quality Mach3 Usb Kit - Aplicação : Controlling Stepper Motor

Cheap lpt mach3
